新一代大功率四象限变频解决方案助力智能矿山建设

　　新一代大功率四象限变频器

　　精准控制，节尽所“能”

　　新风光成立之初，就围绕变频器国产化的时代需求，重点开发油田、矿山等行业高电压、大功率、低频、重载等特殊场景，在国内率先掌握了高压四象限提升机变频器这颗电力电子领域“皇冠上的明珠”，填补了国内空白。“十二五”以来，已基本替代进口变频器，逐渐树立了新风光“成为精品、绝非偶然”的高端品牌形象。

　　2002

　　新风光提升机四象限变频器被科技部列为国家重点新产品。

　　2005

　　新风光高压提升机四象限变频器被列为国家火炬计划项目。

　　2013

　　新风光高压变频器核心技术获国家科学技术发明二等奖，项目研究达到国际先进水平。该项目研究攻克了高效能电机传动系统在实际应用中的控制技术难题。在复杂工况下可以使电机系统控制精度更高、响应速度更快、受外界负荷增减的影响更小，可以广泛应用到冶金化工、矿井提升、石油开采等诸多领域。该技术成为近几年该领域的重大技术突破，引领了国内高压变频器在电机控制领域的技术发展。

　　2021

　　新风光6KV10MW国产水冷超大功率四象限高压变频器成功下线。

　　矿井提升系统概述

　　矿井提升系统现状

　　提升机是矿井的主要设备，用于升降人员、物料以及设备等。按钢丝绳的工作方式分为：缠绕式矿井提升机（根据卷筒数目可分为单卷筒和双卷筒两种）和摩擦式矿井提升机(根据安装形式可分为井塔式提升机和落地式提升机)。缠绕式提升机适用于浅井及中等深度矿井，摩擦式提升机适用于深井。

　　矿山提升系统发展趋势

　　随着提升机技术向着节能化、自动化、信息化、智能化、效率高、稳定性、高可靠性的方向发展，高压四象限变频调速技术也会随之广泛应用。

　　新一代四象限变频器产品

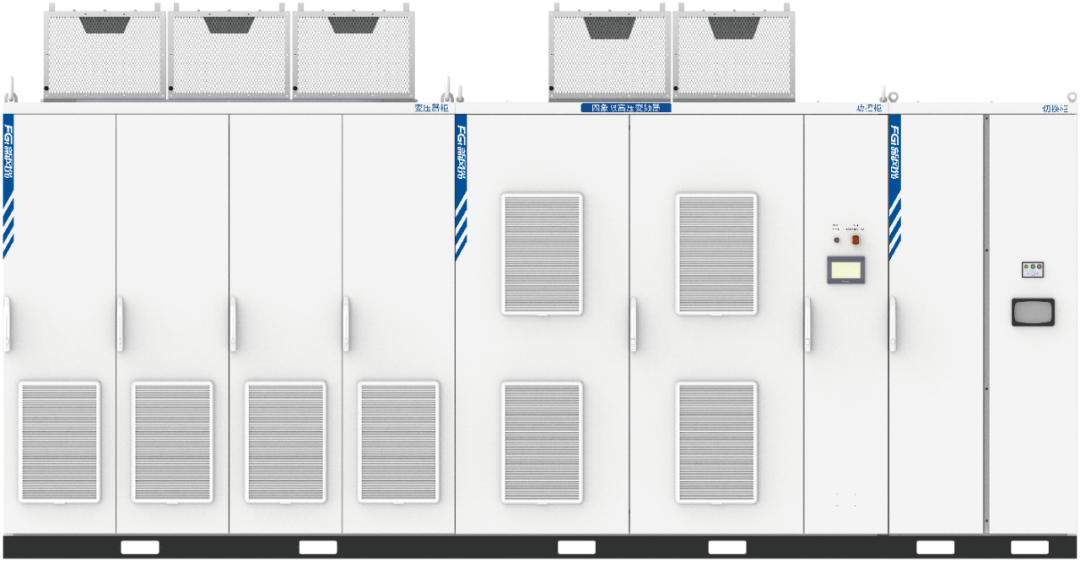

　　GT51系列

　　→控制算法：V/F控制，有感、无感矢量控制，高精度调速

　　→设计特点：密封性设计，模块化思想，生产效率高

　　→电源特性：网侧谐波小，功率因数高，适应性强

　　→散热方式：多种散热方案（强迫风冷、水冷）

　　→负载类型：提升机、皮带机、汽电双驱类负载等

　　产品特点

　　1.总线化

　　整机控制系统采用电源总线、通信总线方式。一方面各个子模块相对独立，有助于安装与维护；另一方面采用标准总线，有助于模块扩展。

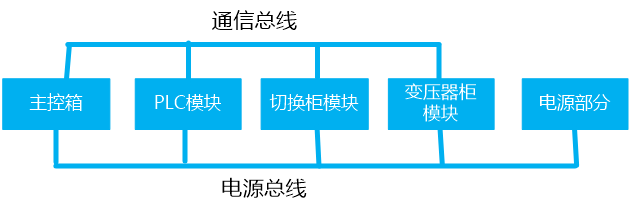

　　控制系统总线图

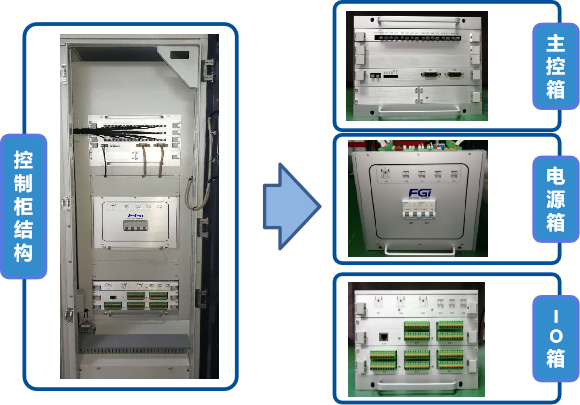

　　2.模块化

　　→控制系统模块化，强化抗干扰能力

　　→内嵌式对外接口，抑制EMC干扰

　　→接口插拔式安装，提高生产装配性，利于操作易维护

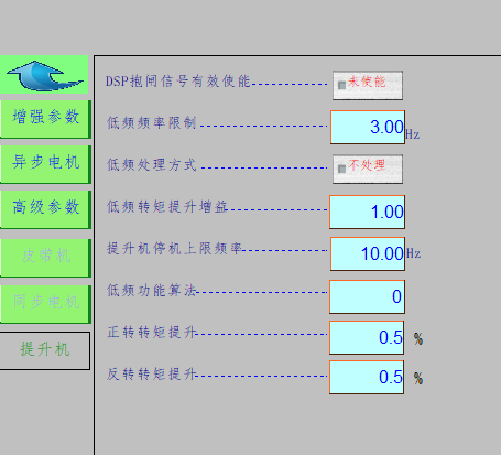

　　3.提升机专用功能

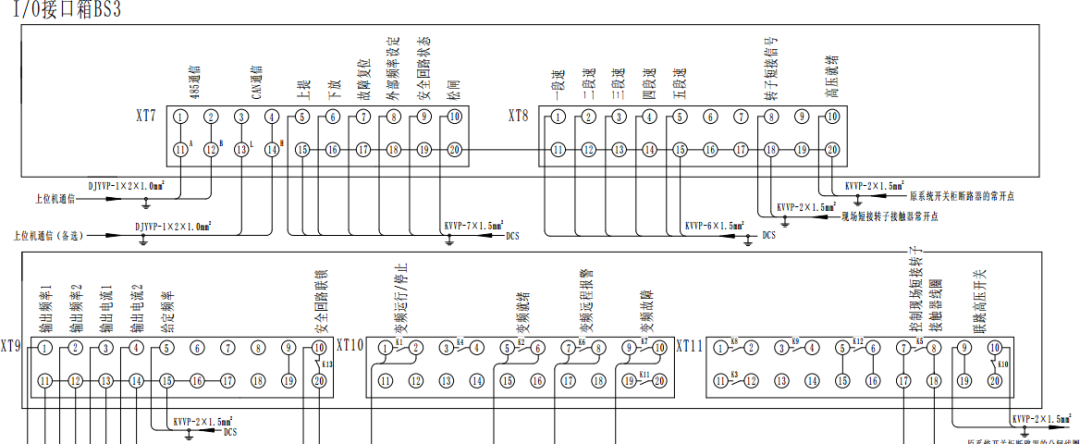

　　适用于提升机与电控的运行工艺，提升机变频器具备了完善的功能接口，如上提、下放、闸信号、多段速、安全连锁等。同时具备频率上下限设定、转矩提升等功能。

　　4.控制功能

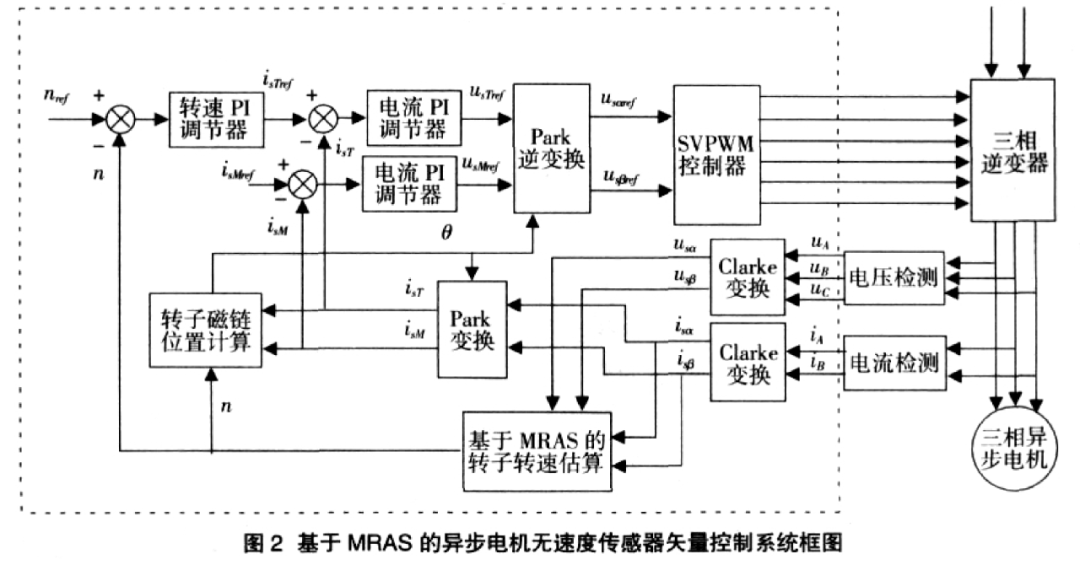

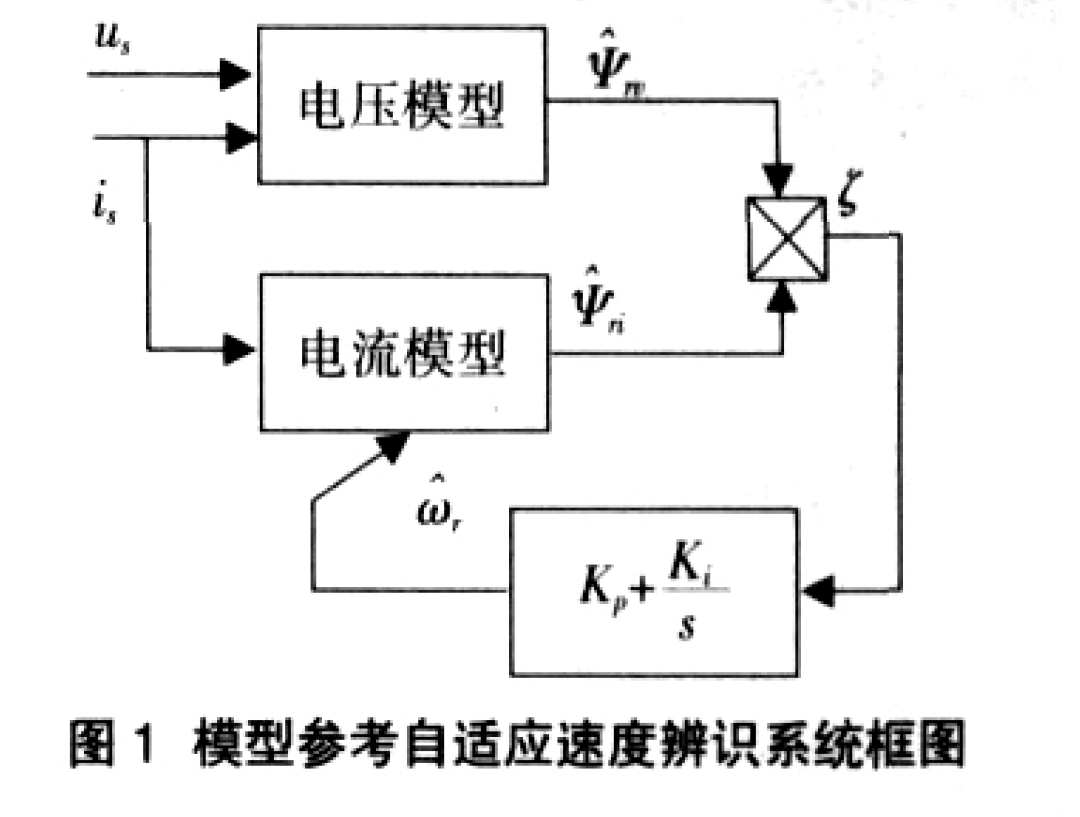

　　矢量控制

　　采用磁链闭环矢量控制算法，实现速度环和电流环的双闭环控制。可适合于需要启动力矩大、响应速度快的场合，如矿用提升机、热磨机、球磨机、活塞式空压机等场合。

　　低频控制技术

　　→死区补偿技术

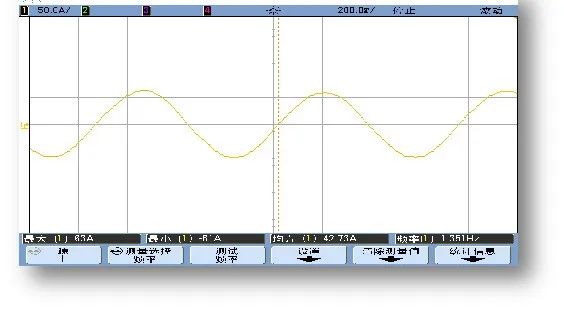

　　低频时，电流波形几近正弦波

　　→低频抑制震荡算法

　　低频时，不引起电机共振

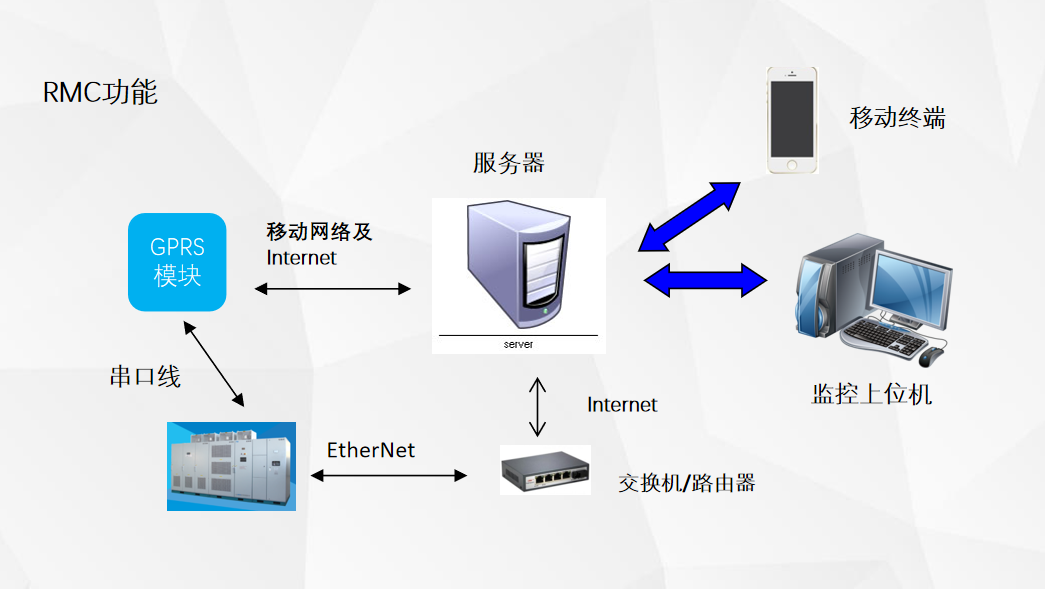

　　5.网络化 信息化

　　典型案例

　　·山东黄金三山岛副井（点击查看详情）

　　山东黄金（600547）三山岛副井提升系统配置了4套新风光高压四象限变频调速电控系统，实现了提升机房无人值守功能，效率提升了30%。
